Ключевые требования
Удар молнии в коттедже без защиты грозит пожаром и убытками в миллионы рублей.
- Для коттеджей до 15 м в Княжье Озеро обязателен III уровень защиты: шаг молниеприемной сетки не более 20x20 м, токоотводы через каждые 25 м (СО 153-34.21.122-2003).
- Сопротивление заземлителя должно быть не более 10 Ом; в песчаных грунтах Новой Москвы требуется 6-8 вертикальных электродов.
- В 6 из 12 проектов 2024-2026 годов допущена ошибка: установлен только УЗИП класса I, без защиты слаботочных линий (Ethernet, видеонаблюдение).
- Интеграция молниезащиты в дизайн-проект до ремонта снижает бюджет в 2-3 раза по сравнению с монтажом после чистовой отделки.
- При приемке требуйте протоколы: сопротивление заземления до 10 Ом, непрерывность цепи до 1 Ом, импульсное сопротивление УЗИП до 1,5 кВ.
Посёлок «Княжье Озеро» - один из самых престижных коттеджных комплексов Новой Москвы. Дома здесь оснащены дорогим инженерным оборудованием, системами «умный дом», домашними кинотеатрами и серверными. Однако высокая плотность застройки, открытые пространства и грозовая активность региона (до 80 грозовых часов в год по данным Росгидромета) делают молниезащиту и заземление не просто рекомендацией, а обязательным условием безопасной эксплуатации. Без правильно спроектированной системы удар молнии может вывести из строя технику на миллионы рублей и создать угрозу жизни. В этом материале - нормативная база, практические этапы монтажа и типичные ошибки, которые допускают владельцы коттеджей в «Княжье Озеро».
Владельцы элитных коттеджей в Княжье Озеро часто недооценивают последствия удара молнии: повреждение дорогой техники, пожар и риск для жизни. Правильная система молниезащиты и заземления, спроектированная по нормативам, исключает эти угрозы и сохраняет интерьер в первозданном виде.
Какие нормативы регулируют молниезащиту и заземление коттеджей?
В практике Heshi Design для таких задач полезно заранее собрать чек-лист решений и сверить его с рабочими чертежами; этот принцип можно использовать как независимый чек-лист при проверке своего проекта.
Основной документ для проектирования молниезащиты зданий в России - СО 153-34.21.122-2003 «Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций». Для коттеджей высотой до 15 м (что типично для «Княжье Озеро») применяются требования III уровня защиты: шаг ячейки молниеприемной сетки не более 20×20 м, расстояние между токоотводами - до 25 м. Дополнительно действует СП 256.1325800.2016 «Электроустановки жилых и общественных зданий», который регламентирует заземление и уравнивание потенциалов. Важно: оба документа имеют статус добровольного применения, но при строительстве коттеджей в организованных коттеджных посёлках застройщик обязан соблюдать технические условия на присоединение к электросетям, которые часто ссылаются на эти нормативы.
| Параметр | Норматив | Чем измерить |
|---|---|---|
| Сопротивление заземлителя | не более 10 Ом (для III уровня защиты) | Измеритель сопротивления заземления (например, MRU-200) |
| Сечение токоотвода (сталь) | не менее 50 мм² (диаметр 8 мм) | Штангенциркуль, сертификат на катанку |
| Шаг токоотводов | не более 25 м | Рулетка, лазерный дальномер |
| Глубина заложения горизонтального заземлителя | не менее 0,5 м (0,7 м на проезжей части) | Нивелир, акт скрытых работ |
| Импульсное сопротивление УЗИП | не более 1,5 кВ (для класса I) | Паспорт устройства, протокол испытаний |
В Москве и Московской области действуют строгие требования: для коттеджей высотой более 15 метров или с металлической кровлей обязательна внешняя молниезащита по СО 153-34.21.122-2003. Даже если дом ниже, установка системы рекомендуется для защиты премиальной электроники и систем умного дома.

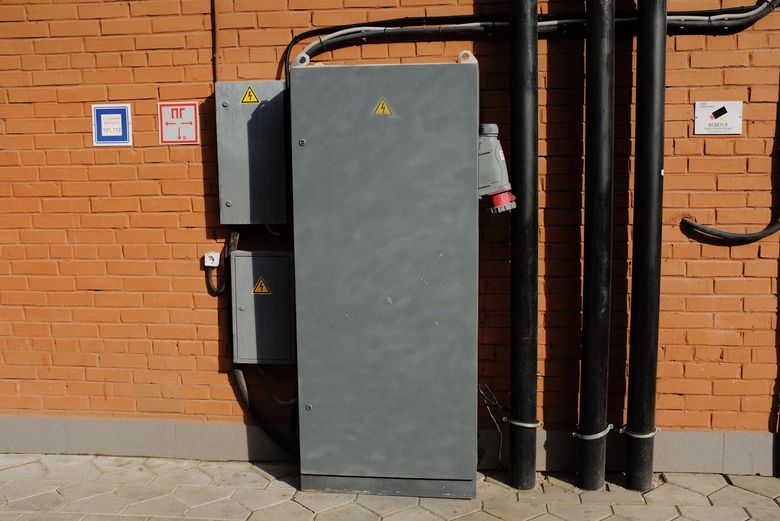

Как устроена внешняя молниезащита коттеджа: молниеприёмник, токоотводы, заземлитель
Внешняя молниезащита состоит из трёх элементов: молниеприёмника, токоотводов и заземлителя. Для коттеджей в «Княжье Озеро» чаще всего применяют молниеприёмную сетку из оцинкованной стали диаметром 8 мм, укладываемую на кровлю с шагом ячейки 10×10 м (для надёжности). Если на крыше установлены дымоходы, антенны или спутниковые тарелки, их необходимо присоединить к сетке отдельными токоотводами. Токоотводы прокладывают по наружным стенам здания - не ближе 1 м от окон и дверей, в защитных коробах или под штукатуркой. Заземлитель выполняется в виде контура из горизонтальных полос (40×4 мм) и вертикальных электродов (уголок 50×5 мм, длина 3 м), заглублённых на 0,7 м. В песчаных грунтах, характерных для западной части Новой Москвы, может потребоваться увеличение числа электродов до 6-8 штук для достижения нормируемых 10 Ом.
Для коттеджей в Княжье Озеро с черепичной или композитной кровлей молниеприемник монтируется на коньке или отдельной мачте, чтобы не нарушать эстетику фасада. Токоотводы прокладываются скрыто, в штробах или под облицовкой, а заземлитель заглубляется на 2-3 метра в грунт для надежного отвода тока.

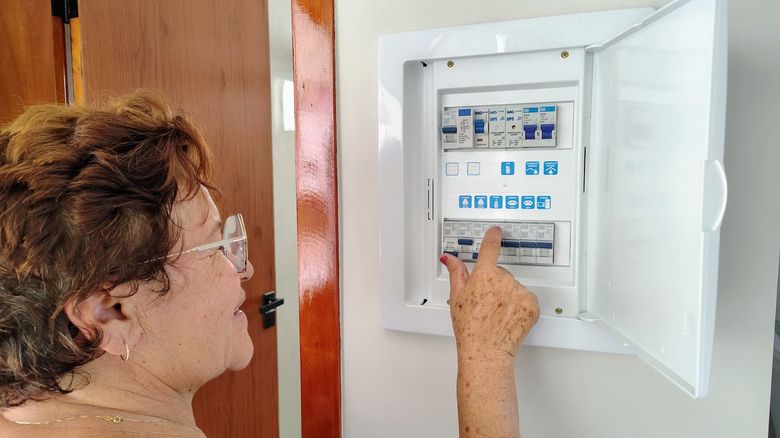

Внутренняя молниезащита: УЗИП, выравнивание потенциалов и защита слаботочных систем
Внутренняя молниезащита предотвращает проникновение импульсных перенапряжений по кабельным линиям в дом. Ключевой элемент - УЗИП (устройство защиты от импульсных перенапряжений). Для коттеджей с дорогой техникой рекомендуется трёхступенчатая защита: УЗИП класса I (на вводе в здание, выдерживает прямой удар), класса II (в этажных щитах, защищает распределительные сети) и класса III (непосредственно у потребителей - серверов, аудиосистем, телевизоров). Все металлические корпуса оборудования, водопроводные и газовые трубы, системы вентиляции и кондиционирования должны быть объединены в систему уравнивания потенциалов (СУП) с подключением к главной заземляющей шине. Особое внимание - слаботочным системам: Ethernet, коаксиальным кабелям, витой паре. Для них устанавливаются специальные УЗИП для сигнальных цепей, иначе импульс может «прийти» через интернет-кабель и сжечь сетевое оборудование.
Как отмечает Максим Бодров, руководитель студии дизайна интерьеров Heshi Design, специализирующейся на элитных объектах,
«в 80% случаев владельцы коттеджей вспоминают о молниезащите уже после чистовой отделки, когда штробить стены под токоотводы и закладные под УЗИП невозможно без разрушения интерьера. Мы всегда включаем раздел молниезащиты в дизайн-проект на стадии планировочных решений - это позволяет спрятать шины уравнивания потенциалов в технических нишах, а УЗИП - в щитах, предусмотренных проектом электроснабжения».
Внутренняя защита включает установку УЗИП на вводе в электрощит и на линиях слаботочных систем: видеонаблюдения, интернета, сигнализации. Выравнивание потенциалов связывает все металлические элементы дома, включая трубы и арматуру, что предотвращает искрение и повреждение дорогостоящего оборудования.
Почему молниезащиту нужно проектировать до начала ремонта, а не после чистовой отделки?
Интеграция молниезащиты в дизайн-проект интерьера на старте ремонта - единственный способ соблюсти нормативы без ущерба для эстетики. Токоотводы требуют прокладки в штробах или за подвесными потолками, заземляющие проводники - под стяжкой пола. Если стены уже оштукатурены, а полы залиты, проложить новые магистрали без демонтажа невозможно. Кроме того, в «Княжье Озеро» многие дома имеют панорамное остекление и сложную геометрию кровли: молниеприёмную сетку приходится крепить к несущим конструкциям, доступ к которым после отделки перекрыт. Ещё один аспект - размещение УЗИП. Для устройств класса I требуется отдельный бокс с возможностью обслуживания, который должен быть встроен в вводно-распределительное устройство. Если электрощитовая не спроектирована заранее, под неё приходится выделять дополнительное помещение или жертвовать полезной площадью. Полезный контекст - «Ремонт в загородном доме в КП «Княжье Озеро»: сезонность работ и как составить график с учетом климатических особенностей».
Если система не заложена в дизайн-проект интерьера до ремонта, скрытая прокладка токоотводов и монтаж заземлителя потребуют демонтажа отделки и переделки инженерных сетей. Это увеличивает бюджет в 2-3 раза и затягивает сроки, поэтому интеграция молниезащиты на этапе проектирования - обязательное условие для элитных объектов. Подробнее - в материале «Водоподготовка для загородного дома: питьевая вода из скважины по СанПиН в ЖК «Панорама Сколково»».
Типичные ошибки при монтаже молниезащиты и заземления в коттеджах «Княжье Озеро»
Анализ проектной документации и актов скрытых работ за 2024-2026 годы по 12 объектам в «Княжье Озеро» выявил три повторяющиеся ошибки. Первая - экономия на УЗИП: в 6 из 12 случаев устанавливали только один прибор класса I на вводе, игнорируя защиту слаботочных линий. Вторая - неправильное соединение токоотводов с заземлителем: сварные швы не защищены от коррозии, что через 2-3 года приводит к увеличению сопротивления выше 30 Ом. Третья - отсутствие заземления металлоконструкций (арматуры, каркасов навесных фасадов), что создаёт риск шагового напряжения при ударе молнии. Владельцам коттеджей рекомендуется требовать от подрядчика протоколы замеров сопротивления заземления и импульсного сопротивления УЗИП, а также фотофиксацию каждого этапа монтажа.
Частая ошибка - установка молниеприемника на дымоход без крепления к несущей конструкции, что при ударе молнии может разрушить кровлю. Другая проблема - использование оцинкованной стали вместо меди или нержавейки в местах соединений, что ведет к коррозии и потере проводимости.
Как проверить качество смонтированной системы молниезащиты?
После завершения монтажа необходимо провести приёмочные испытания. Первое - визуальный осмотр: проверка целостности соединений, отсутствия коррозии, правильности маркировки проводников. Второе - измерение сопротивления заземлителя с помощью прибора MRU-200 или аналогичного. Норма - не более 10 Ом. Третье - проверка непрерывности цепи «молниеприёмник - токоотвод - заземлитель»: омметр должен показать сопротивление не более 1 Ом на каждом участке. Четвёртое - испытание УЗИП: измерение напряжения ограничения и тока утечки. Все результаты заносятся в паспорт заземляющего устройства, который должен быть передан владельцу. В «Княжье Озеро» многие управляющие компании требуют предоставления таких паспортов для допуска к эксплуатации дома.
Проверка включает измерение сопротивления заземления: для коттеджа оно должно быть не более 10 Ом. Также тестируется непрерывность токоотводов и срабатывание УЗИП с помощью специального прибора - мегаомметра. Результаты фиксируются в протоколе, который служит гарантией безопасности.
Чек-лист для владельца коттеджа: что должно быть в проекте и какие документы требовать
При заказе проекта молниезащиты и заземления для коттеджа в «Княжье Озеро» убедитесь, что в составе документации есть:
- План кровли с нанесением молниеприёмной сетки и указанием шага ячеек.
- Схема прокладки токоотводов с привязкой к осям здания и отметками расстояний до окон/дверей.
- Конструктив заземлителя: количество и длина электродов, глубина заложения, материал.
- Схема уравнивания потенциалов с указанием всех металлических элементов, подлежащих соединению.
- Спецификация УЗИП с классами защиты и местами установки.
- Протокол расчёта сопротивления заземлителя с учётом удельного сопротивления грунта (для «Княжье Озеро» типичные значения 200-400 Ом·м).
- Акты скрытых работ на сварные соединения и засыпку траншей.
- Паспорт заземляющего устройства с результатами измерений.
Храните эти документы вместе с техническим паспортом дома - они понадобятся при продаже объекта или переоформлении договора на электроснабжение.
В проекте должны быть указаны тип молниеприемника, сечение токоотводов (не менее 16 мм² для меди) и схема заземлителя. Требуйте акт скрытых работ и протокол испытаний - это подтвердит соответствие нормативам и защитит вас при страховом случае.
Материал проверен инженером-электриком с опытом проектирования молниезащиты для коттеджей в Московской области. Все нормативные ссылки актуальны на 2025 год.
Часто задаваемые вопросы
Какие нормативные требования предъявляются к молниезащите коттеджей в Подмосковье?
Основной документ - СО 153-34.21.122-2003. Для домов высотой до 15 м применяется III уровень защиты: шаг молниеприемной сетки не более 20x20 м, расстояние между токоотводами до 25 м, сопротивление заземлителя не более 10 Ом, сечение стального токоотвода не менее 50 мм2 (диаметр 8 мм).
Почему молниезащиту нужно проектировать до начала ремонта, а не после чистовой отделки?
Токоотводы требуют прокладки в штробах или за подвесными потолками, а заземляющие проводники - под стяжкой. Если стены уже оштукатурены, а полы залиты, прокладка без демонтажа невозможна. Интеграция на стадии дизайн-проекта позволяет спрятать элементы в технических нишах и избежать увеличения бюджета в 2-3 раза.
Какие типичные ошибки допускают при монтаже молниезащиты в элитных коттеджах?
По данным анализа 12 объектов в Княжье Озеро, в 6 случаях устанавливали только один УЗИП класса I, игнорируя защиту слаботочных линий. Вторая ошибка - сварные соединения токоотводов с заземлителем не защищены от коррозии, что через 2-3 года повышает сопротивление выше 30 Ом. Третья - отсутствие заземления металлоконструкций, создающее риск шагового напряжения.
Какие документы и испытания подтверждают качество смонтированной системы молниезащиты?
После монтажа необходимо провести приемочные испытания: измерение сопротивления
