Ключевые требования
Стандартные 5,5-7 кВт в white box не хватает для современной техники
- Расчетная мощность с коэффициентом спроса 0,6-0,7 достигает 15-20 кВт, требуя вводной автомат 40-63 А и кабель 10-16 мм²
- Замена автоматов без замены кабеля ведет к перегреву и пожару - сечение ввода увеличивают с 6 мм² до 10-16 мм²
Квартиры с отделкой white box в ЖК «Баерс» (бизнес+, сдача 2025-2026) привлекают готовой стяжкой, штукатуркой и разведённой электрикой. Однако базовая схема, заложенная застройщиком, рассчитана на типовое потребление: несколько светильников, холодильник, телевизор. Современное оснащение - индукционная варочная панель, духовой шкаф, посудомоечная машина, система умного дома, кондиционеры - требует пересмотра вводной мощности и перекладки групп. В этой статье мы на примере ЖК «Баерс» разберём, как правильно спроектировать новую разводку от щита до розетки, какие нормативы учитывать и на что обратить внимание при приёмке.

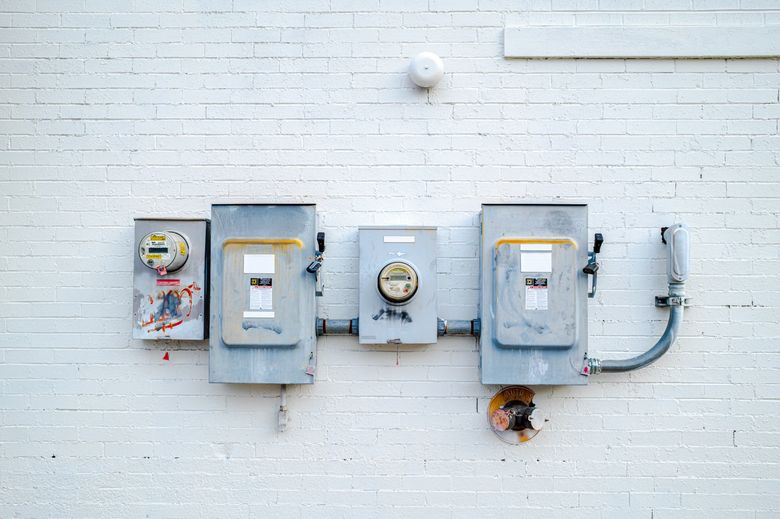

Что такое white box и какая электрика идёт по умолчанию в ЖК «Баерс»
White box - это отделка «под ключ» без чистовых покрытий: выровненные стены, стяжка пола, разведённые инженерные сети. В ЖК «Баерс» застройщик монтирует распределительный щит с автоматическими выключателями, прокладывает кабель до розеток и выключателей, устанавливает подрозетники. Типовая схема включает 3-4 группы: освещение, розетки жилых комнат, розетки кухни, отдельная линия для электроплиты (если предусмотрена). Вводной автомат обычно на 25-32 А (5,5-7 кВт), сечение кабеля - 2,5 мм² для розеток и 1,5 мм² для освещения.
Для квартиры площадью 80-120 м² такой запас достаточен только для базового набора бытовой техники. Как только владелец планирует установить варочную панель мощностью 7 кВт, электродуховку 3 кВт, стиральную и посудомоечную машины, сплит-системы, систему вентиляции и освещение с диммированием, суммарная нагрузка превышает 10-12 кВт. Без перерасчёта и замены вводного кабеля автоматика будет постоянно отключаться, а перегрузка проводки может привести к нагреву и пожару.
Расчёт потребляемой мощности: почему стандартных 10-15 кВт может не хватить
Первый шаг - составить список всего электрооборудования с паспортными мощностями. Для ЖК «Баерс» типичный набор включает: холодильник (0,3 кВт), морозильник (0,2 кВт), индукционная варочная панель (7 кВт), духовой шкаф (3 кВт), микроволновая печь (1,5 кВт), посудомоечная машина (2 кВт), стиральная машина (2 кВт), электрический водонагреватель (2 кВт), телевизоры (0,3 кВт каждый), компьютерная техника (0,5 кВт), система умного дома (0,1 кВт), освещение (1 кВт), кондиционеры (3 кВт на комнату). Суммарная установленная мощность легко достигает 25-30 кВт.
Однако одновременно все приборы не работают. Для расчёта вводной мощности применяют коэффициент спроса (Кс), который для квартир бизнес-класса составляет 0,6-0,7. Таким образом, расчётная нагрузка - около 15-20 кВт. Стандартный ввод 25 А (5,5 кВт) или 32 А (7 кВт) явно недостаточен. Требуется увеличение вводного автомата до 40-50 А (9-11 кВт) или, при электрической плите и мощных потребителях, до 63 А (14 кВт). В некоторых случаях необходимо согласование с управляющей компанией на увеличение выделенной мощности.
| Параметр | Типовая схема white box | Рекомендуемая схема |
|---|---|---|
| Вводной автомат | 25-32 А | 40-63 А |
| Сечение вводного кабеля | 6 мм² | 10-16 мм² |
| Количество групп | 3-4 | 8-12 |
| Кухонная группа | 1 линия 2,5 мм² | 2-3 линии: плита 6 мм², духовка 4 мм², розетки 2,5 мм² |
| Освещение | 1 группа 1,5 мм² | 2-3 группы с диммированием |
| УЗО | 1 общее | На каждую группу (селективное + противопожарное) |
| Умный дом | не предусмотрен | отдельная линия 1,5 мм² + резерв |
Проектирование новой разводки: от щита до розетки
После расчёта нагрузки разрабатывается однолинейная схема электроснабжения. В ЖК «Баерс» часто требуется замена вводного кабеля от этажного щита до квартирного: вместо 6 мм² прокладывают 10 или 16 мм² (медь). Сам квартирный щит перекомпоновывают: устанавливают вводной автомат на 40-63 А, УЗО на 30 мА для розеточных групп, УЗО на 100 мА противопожарное, отдельные автоматы на каждую группу.
Группы формируют по назначению: кухня (2-3 линии), санузлы (отдельно для стиральной машины и освещения), жилые комнаты (розетки и освещение раздельно), кондиционеры (каждый на свой автомат), система умного дома и слаботочка (отдельная линия). Для освещения с диммированием используют кабель 3×1,5 мм², для розеток - 3×2,5 мм², для мощных потребителей (плита, духовка) - 3×4 мм² или 3×6 мм². Все линии защищают УЗО и автоматами с характеристикой C (для бытовой техники) или B (для освещения).
В практике студии Heshi Design при работе с квартирами в ЖК «Баерс» часто выявляется необходимость увеличения вводного автомата и замены кабеля на кухонную группу на сечение 6 мм² вместо 2,5 мм², чтобы обеспечить одновременную работу варочной панели, духовки и посудомоечной машины. Такой подход позволяет избежать перегрузок и обеспечить безопасность при максимальной загрузке.

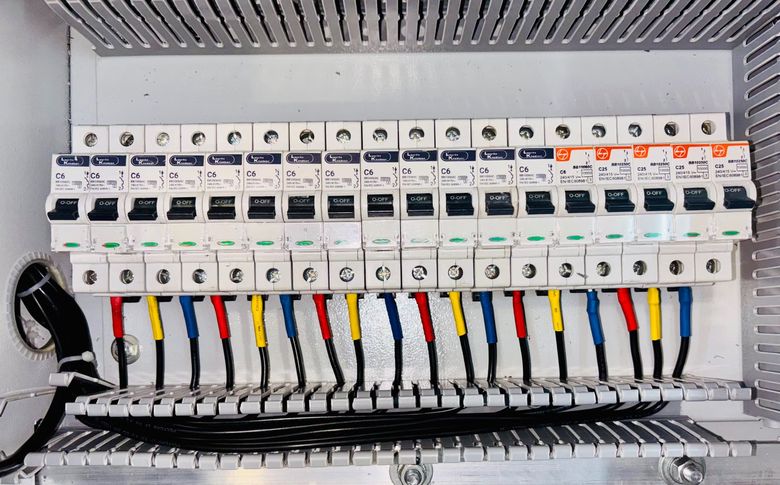

Выбор автоматов, УЗО и сечений кабеля под нагрузку
Для каждой группы подбирают автоматический выключатель по номинальному току: 16 А для освещения, 25 А для розеток, 32-40 А для плиты. УЗО выбирают с током утечки 30 мА для розеточных групп (защита людей) и 100 мА для вводного противопожарного УЗО. Важно использовать УЗО типа A (для импульсных блоков питания) и типа AC (для обычных цепей). В современных квартирах с обилием электроники рекомендуется тип A на розетки.
Сечение кабеля определяют по длине линии и нагрузке. Для линии длиной до 20 м при токе 25 А достаточно 2,5 мм², но если длина превышает 30 м, необходимо увеличить сечение до 4 мм², чтобы избежать падения напряжения. Для ввода от этажного щита до квартирного щита (расстояние 10-30 м) при нагрузке 40-50 А требуется 10-16 мм². Все кабели должны быть медными, с двойной изоляцией (NYM, ВВГнг-LS). Полезный контекст - «Модернизация электрики после застройщика: расчёт нагрузки и добавление точек в White Box на примере ЖК 'Высоцкий'».
- Рассчитайте суммарную нагрузку всех потребителей с учётом коэффициента спроса.
- Определите номинал вводного автомата: I = P / (U × cosφ), где cosφ = 0,95 для бытовой сети.
- Выберите сечение вводного кабеля по таблице ПУЭ (для 40 А - 10 мм², для 50 А - 16 мм²).
- Разделите нагрузку на группы: освещение, розетки, мощные приборы, кондиционеры, слаботочка.
- Для каждой группы подберите автомат и УЗО, учитывая тип нагрузки (активная, индуктивная, импульсная).
- Проверьте селективность: вводной автомат должен быть на ступень выше, чем групповые, чтобы при КЗ отключалась только повреждённая группа.
Особенности разводки для кухни, ванной и домашнего кинотеатра
Кухня - самое энергоёмкое помещение. Здесь необходимы отдельные линии для варочной панели (кабель 3×6 мм², автомат 32-40 А), духового шкафа (3×4 мм², 20-25 А), посудомоечной машины (3×2,5 мм², 16 А). Розетки для мелкой бытовой техники объединяют в одну или две группы с УЗО 30 мА. Важно предусмотреть розетки для холодильника, микроволновки, кофемашины - каждая с заземлением. См. также: «Что скрывает потолок в отделке White Box? Анализируем скрытые коммуникации и возможности для дизайна - на примере ЖК «Синяя птица»».
В ванной комнате все розетки должны быть влагозащищёнными (IP44) и подключены через УЗО 10 мА (допускается 30 мА при условии дополнительной защиты). Стиральная машина - отдельная линия 3×2,5 мм², автомат 16 А. Для электрополотенцесушителя или тёплого пола также выделяют отдельную группу. Освещение ванной - через понижающий трансформатор или светодиодные светильники с защитой IP65.
Домашний кинотеатр и игровая зона требуют стабильного питания без помех. Для аудио- и видеотехники рекомендуется отдельная линия с фильтром помех (или источник бесперебойного питания). Также стоит заложить резервные линии для будущих устройств - например, для зарядных станций электромобилей или дополнительных кондиционеров.
Ошибки при перекладке электрики в white box
Самая распространённая ошибка - попытка «нарастить» мощность путём замены автоматов на больший номинал без замены кабеля. Это приводит к перегреву проводки и пожару. Вторая ошибка - объединение мощных потребителей в одну группу (например, плита и духовка на одном автомате). Третья - отсутствие УЗО на розеточных группах, что опасно для жизни.
Максим Бодров, руководитель проектов Heshi Design, отмечает
«При перекладке электрики в white box важно не только увеличить мощность, но и правильно разделить группы освещения и розеток, чтобы избежать ложных срабатываний УЗО и перегрузки фаз. В наших проектах мы всегда делаем детальный расчёт нагрузок с учётом реального оборудования заказчика, а также проверяем селективность защитных аппаратов».
Также часто забывают про слаботочные сети: интернет, телевидение, системы «умный дом». Их нужно прокладывать в отдельных гофрированных трубах, не пересекая силовые кабели, чтобы избежать помех. И наконец, не стоит экономить на качестве автоматики: дешёвые автоматы могут не сработать при коротком замыкании или, наоборот, ложно отключаться.
Чек-лист приёмки электрики после переделки
После завершения электромонтажных работ необходимо провести приёмку. Проверьте соответствие фактической схемы проектной: количество групп, номиналы автоматов, сечения кабелей. Измерьте сопротивление изоляции каждой линии мегомметром (норма - не менее 0,5 МОм). Проверьте срабатывание УЗО кнопкой «Тест» и с помощью прибора (ток утечки не должен превышать номинальный).
- Сверьте однолинейную схему с реальным щитом: маркировка, номиналы, УЗО.
- Проверьте сечение кабелей на вводе и на мощных группах (визуально или по маркировке).
- Измерьте сопротивление петли «фаза-ноль» для каждой группы (не более 0,4 Ом для 16 А).
- Протестируйте работу УЗО: нажатие кнопки «Тест» должно отключать нагрузку.
- Проверьте заземление: сопротивление контура заземления не более 4 Ом.
- Включите все потребители одновременно (имитация максимальной нагрузки) - автоматы не должны отключаться.
- Убедитесь в наличии резервных линий и свободных мест в щите для будущих устройств.
Методология и источники
Материал подготовлен на основе анализа проектной документации ЖК «Баерс» (бизнес+, 2025-2026), нормативных документов ПУЭ (7-е издание), СП 256.1325800.2016 «Электроустановки жилых и общественных зданий», а также практического опыта электромонтажа в квартирах бизнес-класса за период 2024-2026 годов. Для расчёта нагрузок использовались паспортные данные типового оборудования и коэффициенты спроса по СП 31-110-2003. Ограничения: статья не учитывает индивидуальные особенности планировки и требует обязательной консультации с проектировщиком перед началом работ.
Часто задаваемые вопросы
Какая мощность заложена в white box в ЖК «Баерс» и хватит ли её для современной техники?
Типовой вводной автомат в ЖК «Баерс» рассчитан на 25-32 А (5,5-7 кВт). Для современного набора техники (индукционная плита 7 кВт, духовка 3 кВт, посудомоечная машина, кондиционеры) суммарная нагрузка превышает 10-12 кВт, поэтому стандартной мощности недостаточно. Требуется увеличение вводного автомата до 40-63 А и замена вводного кабеля на 10-16 мм².
Как правильно рассчитать необходимую мощность и согласовать её увеличение?
Составьте список всего оборудования с паспортными мощностями, затем примените коэффициент спроса 0,6-0,7 для квартир бизнес-класса. Если расчётная нагрузка превышает 15-20 кВт, потребуется увеличение вводного автомата до 40-63 А. В некоторых случаях необходимо согласование с управляющей компанией на увеличение выделенной мощности.
Какие ошибки при перекладке электрики в white box наиболее опасны?
Самая опасная ошибка - замена автоматов на больший номинал без замены кабеля, что приводит к перегреву и пожару. Также нельзя объединять мощные потребители (плиту и духовку) в одну группу и оставлять розеточные группы без УЗО. Важно правильно разделить группы освещения и розеток, чтобы избежать ложных срабатываний УЗО и перегрузки фаз.
Какие сечения кабеля и автоматы нужны для кухни в ЖК «Баерс»?
Для варочной панели требуется кабель 3x6 мм² и автомат 32-40 А, для духового шкафа - 3x4 мм² и 20-25 А, для посудомоечной машины - 3x2,5 мм² и 16 А. Розетки для мелкой бытовой техники объединяют в 1-2 группы с УЗО 30 мА. В практике часто требуется замена кабеля на кухонную группу на 6 мм² вместо стандартных 2,5 мм².
Что нужно проверить при приёмке электрики после переделки?
Проверьте соответствие схемы проекту: количество групп, номиналы автоматов, сечения кабелей. Измерьте сопротивление изоляции (не менее 0,5 МОм) и сопротивление петли «фаза-ноль» (не более 0,4 Ом для 16 А). Протестируйте УЗО кнопкой «Тест» и убедитесь, что при одновременном включении всех потребителей автоматы не отключаются.
